Se denominan resistencias especiales a aquellos resistores cuyo valor no es constante, sino que varía según una magnitud externa (como la temperatura, el voltaje o la luz).
Suelen estar fabricadas con materiales semiconductores y tienen aplicaciones muy diversas.
.jpeg) |
🟢 NTC (Negative Temperature Coefficient)Cuanto más sube la temperatura, menor es la resistencia. 👉Ejemplo: Se usan en sensores de temperatura o para proteger circuitos. Relación: Temperatura ↑ → Resistencia ↓ 🔧 Aplicaciones: Termómetros electrónicos, fuentes de alimentación. |

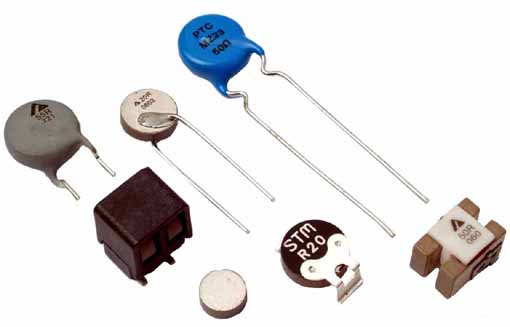

🔴 PTC (Positive Temperature Coefficient)Cuanto más sube la temperatura, mayor es la resistencia. 👉Ejemplo: Se usan como protectores térmicos o limitadores de corriente. Relación: Temperatura ↑ → Resistencia ↑ 🔧 Aplicaciones: Protectores de motores, calentadores eléctricos. |
 |
 |

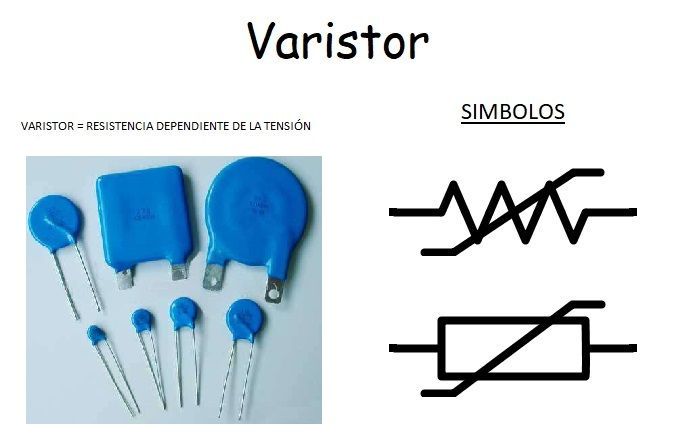

Varía su resistencia según el voltaje aplicado. Cuando el voltaje es bajo → tiene mucha resistencia. Cuando el voltaje sube demasiado → su resistencia baja bruscamente, protegiendo el circuito. Relación: Voltaje ↑ → Resistencia ↓ 🔧 Aplicaciones: Protección contra sobretensiones (rayos, picos eléctricos). 💡 Ejemplo: Si hay una subida de tensión en la red, el varistor actúa como “pararrayos electrónico” y evita que se queme el circuito. |
|
Cambia su resistencia según la cantidad de luz que recibe. Mucha luz → poca resistencia. Poca luz → mucha resistencia. Relación: Luz ↑ → Resistencia ↓ 🔧 Aplicaciones: Encendido automático de farolas, alarmas de luz, robots seguidores de luz. 💡 Ejemplo: En un sistema de alumbrado público, cuando se hace de noche la resistencia del LDR sube y el circuito enciende las luces. |
 |
La simbología que usaremos para representar estos elementos en los circuitos es la siguiente:
| NTC | PTC |
VDL |
LDR |
 |
 |
 |
 |
|
Imágenes de elaboración propia
|
|||
